Стальная клиновая задвижка 30с41нж предназначена для полного перекрытия потока в трубопроводе. Её используют в инженерных сетях зданий, котельных и на других технических линиях, когда параметры системы требуют фланцевой запорной арматуры. Для обычной квартирной разводки такая конструкция, как правило, избыточна. Разобраться в материалах и присоединении полезно до подбора оборудования и обсуждения монтажа со специалистом.
Для описанной в карточке модели указано номинальное давление PN16 (1,6 МПа). Допустимые рабочие параметры зависят от температуры и среды, поэтому их сверяют с паспортом конкретного изделия. Подробные характеристики конкретного исполнения удобно смотреть на карточке товара — например, страница «uks-group.com.ua/zadvizhka-klinovaya-flancevaya-stalnaya-pn16» содержит описание именно стальной фланцевой клиновой задвижки 30с41нж, поэтому проще сверять материалы и параметры по конкретной модели, а не по общим каталогам.
Как устроена клиновая задвижка

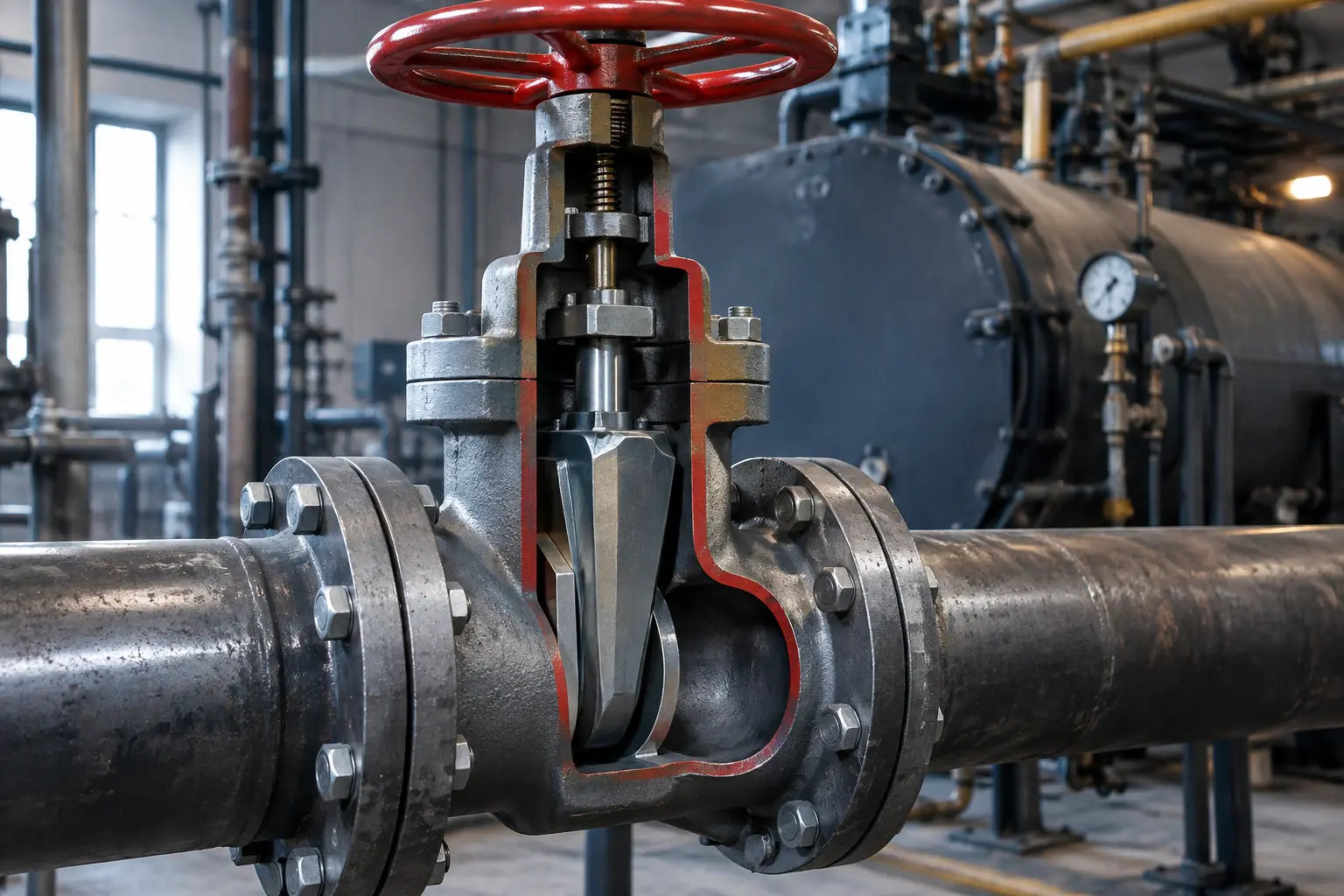

Принцип работы у задвижки простой: внутри корпуса перемещается клин — затвор клиновидной формы, который при вращении маховика опускается и плотно прижимается к сёдлам, полностью перекрывая поток. Чтобы открыть проход, маховик вращают в обратную сторону, и клин поднимается в верхнюю часть корпуса, не мешая движению среды по трубе.
Отсюда главное правило эксплуатации: задвижка работает только в двух положениях — полностью открыта или полностью закрыта. Оставлять её в полуприкрытом состоянии для регулирования расхода нельзя: это может ускорить износ уплотнительных поверхностей и ухудшить герметичность. Если нужно плавно менять расход, для этого существуют вентили и регулирующая арматура — другой класс изделий.
Ручное управление и доступ к маховику
У рассматриваемой модели затвор перемещается при вращении маховика вручную; электропривод ей не требуется. При выборе места установки оставляют свободный доступ к маховику и сальнику, чтобы специалист мог перекрыть линию и обслуживать узел.
Материалы: из чего сделан корпус и затвор
Обозначение 30с41нж относится к типу и исполнению задвижки; буква «с» указывает на стальной корпус, а «нж» — на коррозионностойкие уплотнительные поверхности. Способ присоединения и остальные характеристики следует проверять по карточке конкретной модели. Для описываемой модели характерно следующее исполнение:

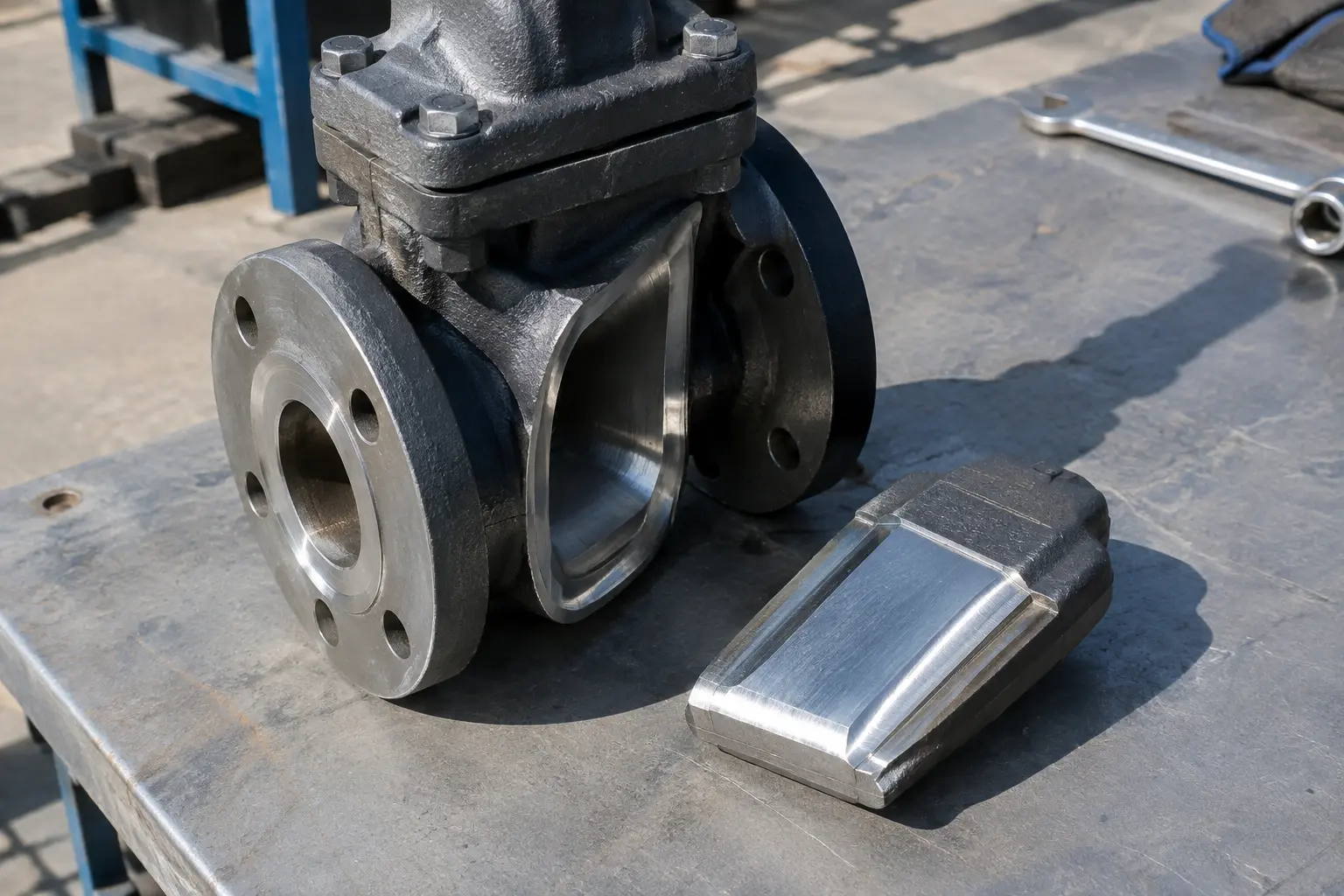

- корпус выполнен из углеродистой литой стали 20Л — именно этот материал указан для рассматриваемой модели;
- уплотнительные поверхности клина и седла имеют наплавку из нержавеющей стали — именно она контактирует со средой в зоне закрытия и отвечает за герметичность;
- сальниковое уплотнение шпинделя помогает сохранять герметичность узла при работе маховика.
Такое сочетание материалов разделяет задачи корпуса и уплотнительных поверхностей. Стальной корпус воспринимает нагрузки системы, а нержавеющая наплавка защищает контактные поверхности клина и седла от износа и коррозии. При этом важно понимать: характеристики относятся к указанной модели, а совместимость с конкретной средой (вода, пар, технические жидкости) всегда уточняют по документации производителя.
Фланцевое присоединение: как задвижка встаёт в трубопровод

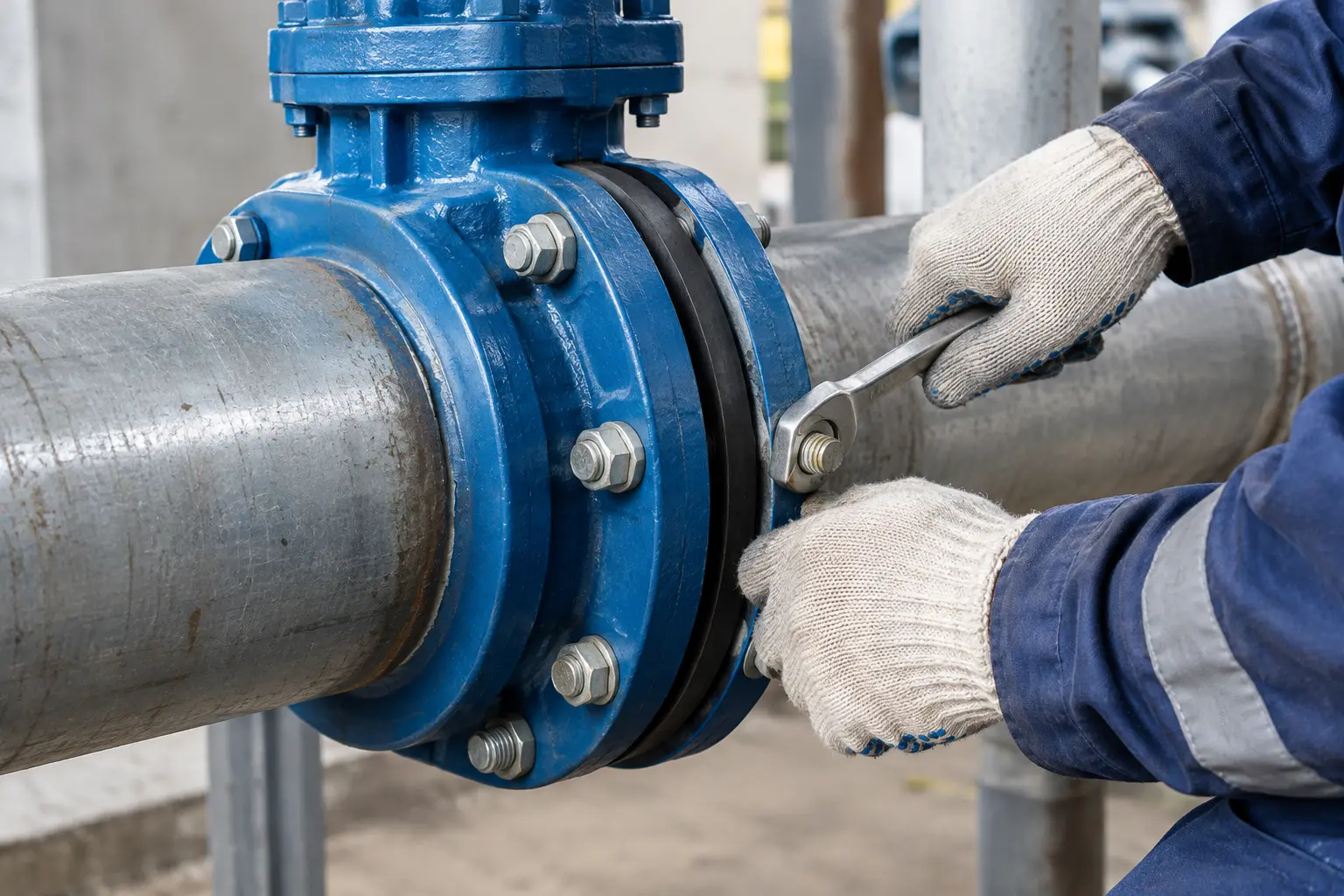

У рассматриваемой модели фланцевое присоединение: на концах корпуса расположены фланцы с отверстиями под крепёж. Со стороны трубы им отвечают такие же фланцы, и обе пары стягиваются болтами через прокладку.
При подготовке узла ответные фланцы могут приваривать к трубе, но сам корпус фланцевой задвижки присоединяют болтами через прокладку, а не приваривают. Разборное болтовое соединение как раз и ценно тем, что арматуру можно снять для ревизии или замены, не вырезая её из трубы.
Герметичность стыка обеспечивает прокладка между фланцами, а равномерный прижим — правильная затяжка болтов. Её выполняют крест-накрест, в несколько проходов, чтобы фланец не перекосило: перекошенный стык рано или поздно даст течь даже при хорошей прокладке.
Что проверяют перед установкой
- совпадение размеров фланцев, расположения и количества отверстий с ответными фланцами трубопровода;
- чистоту уплотнительных поверхностей — без окалины, ржавчины и заусенцев;
- пространственное положение по документации производителя и удобство доступа к маховику и сальнику;
- отсутствие механических напряжений: задвижка не должна «подтягивать» к себе разошедшиеся концы труб.

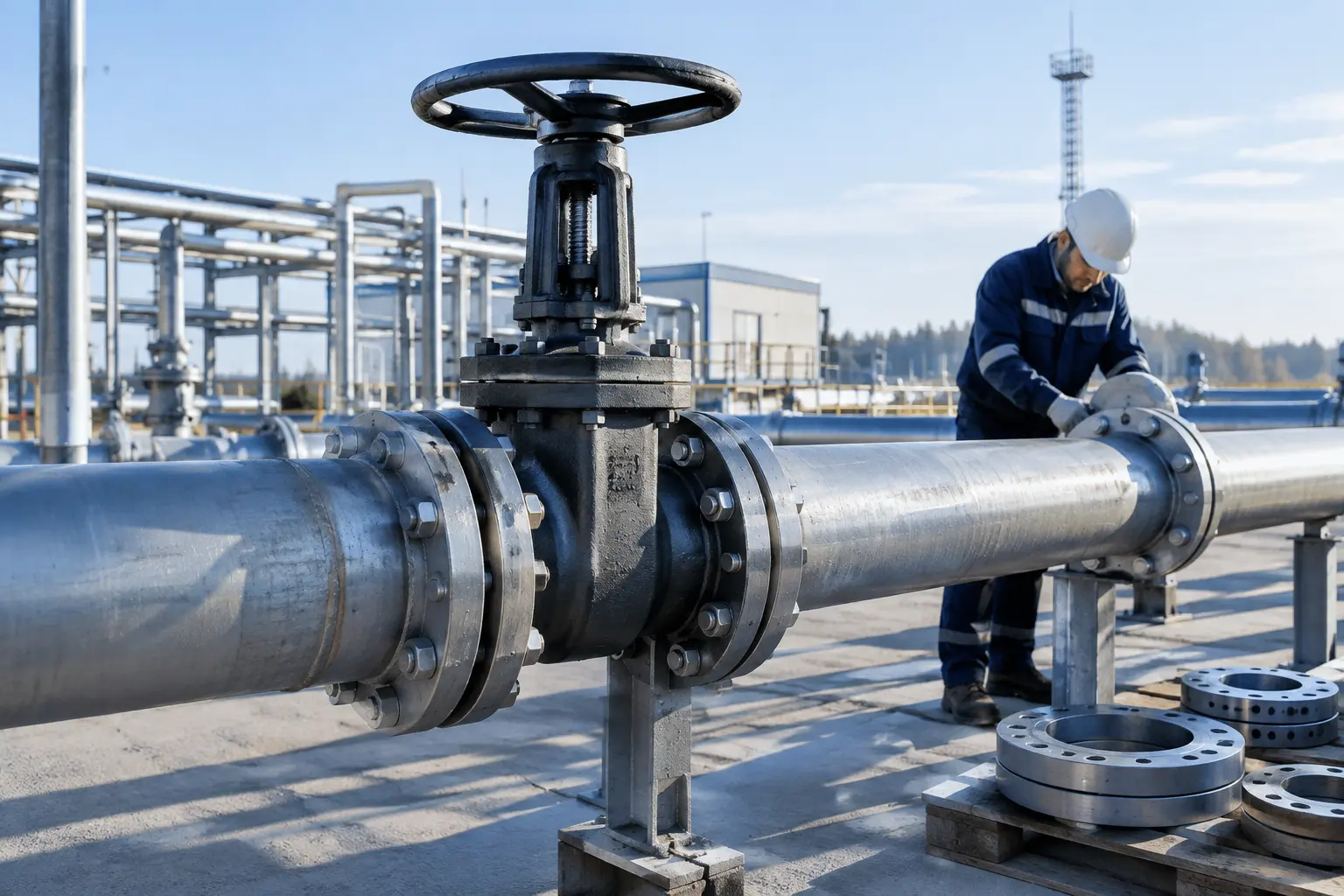

Как проходит монтаж на напорной сети
Установку фланцевой задвижки на действующий или проектируемый трубопровод выполняет специалист, но понимать порядок работ полезно и заказчику — хотя бы для того, чтобы контролировать результат. Типовая последовательность выглядит так:
- Участок сети освобождают от давления и рабочей среды, концы труб подготавливают к привариванию ответных фланцев.
- Ответные фланцы приваривают к патрубкам, проверяя соосность: оси труб и фланцев должны совпадать, иначе задвижку придётся устанавливать с натягом.
- После остывания швов между фланцами устанавливают прокладку и заводят саму задвижку в разрыв.
- Болты наживляют и затягивают крест-накрест в несколько приёмов с равномерным усилием.
- Узел испытывают давлением: проверяют герметичность стыков, сальника и затвора в закрытом положении.
Отдельное внимание — опорам. Стальная задвижка большого диаметра весит немало, и её масса не должна висеть на фланцевых стыках: трубопровод рядом с арматурой закрепляют на опорах, чтобы исключить прогиб и дополнительные нагрузки на корпус.
Когда такая задвижка действительно нужна
Стальную фланцевую арматуру рассматривают для инженерных сетей здания, котельных, насосных и производственных линий, когда выбранные параметры трубопровода и среды соответствуют паспорту конкретной модели. Для обычной квартирной разводки она избыточна — там логичнее компактные краны.
Практический вывод прост: подбор диаметра, материала и способа присоединения задвижки 30с41нж под конкретную сеть, а также её монтаж, стоит доверять специалисту. От владельца дома требуется другое — понимать, что это запорная, а не регулирующая арматура, не оставлять её в промежуточных положениях и периодически проверять состояние сальника. Условия эксплуатации и периодичность обслуживания уточняют по паспорту изделия и рекомендациям специалиста.
